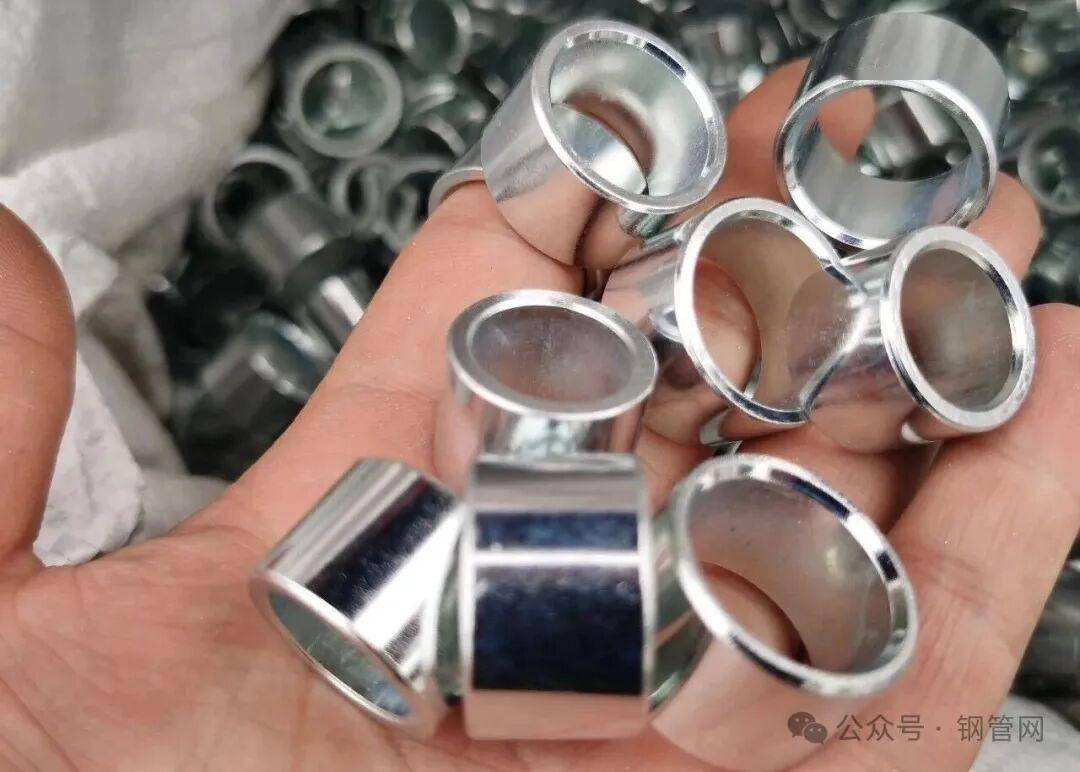

半岛,半岛体育,半岛体育app,半岛官网,半岛电竞,半岛真人,半岛棋牌,半岛体育官网注册,半岛体育官方app下载,半岛体育官方注册网址,半岛体育平台官网注册链接,半岛体育app下载,半岛体育怎么样,半岛体育官网,半岛体育登录入口,半岛体育官方网站,半岛最新入口,半岛下注,半岛投注小口径无缝钢管轴套（通常定义为内径≤50mm、外径≤80mm、壁厚1-5mm）广泛应用于精密液压系统、小型减震器、微型传动设备等高端装备领域，其数控车削加工需同时满足严苛的精度要求（尺寸公差IT6-IT7级、表面粗糙度Ra≤0.4μm）与高效批量生产需求。然而，小口径轴套因管壁薄、刚性差，在数控车削过程中易出现装夹变形、加工振动、尺寸波动等问题，严重制约加工效率与产品合格率。本文结合小口径无缝钢管轴套的材质特性与加工痛点，从工艺路线优化、切削参数精准调控、工装夹具改进、刀具科学选型及辅助技术应用等方面，系统提出数控车削工艺优化与效率提升方案，为实际生产提供技术支撑。

　　小口径无缝钢管轴套的数控车削加工面临多重技术挑战，核心痛点集中在三方面：一是刚性不足导致的加工变形，尤其是壁厚≤2mm的薄壁轴套，在装夹力与切削力作用下易产生椭圆度超标、壁厚不均等缺陷；二是加工振动引发的表面质量问题，小口径轴套与刀具的接触面积小，切削过程中易出现颤振，导致表面产生波纹、刀痕等缺陷；三是多工序装夹导致的精度累积误差，传统加工路线中多次装夹易造成基准偏移，影响轴套的形位公差（如圆柱度、垂直度）。

　　针对传统加工路线中多工序装夹导致的精度损失，优化采用“粗车-半精车-热处理-精车”的精简路线，实现工序集成与基准统一。具体流程为：① 粗车阶段：一次性完成外圆、内孔及端面的粗加工，去除大部分余量（预留0.2-0.3mm精加工余量），避免多次走刀导致的累积变形；② 半精车阶段：修正粗车后的形状偏差，预留0.05-0.1mm精车余量，为精加工奠定尺寸基础；③ 热处理阶段：根据材质特性选择适配工艺，如20CrMnTi材质采用“淬火+低温回火”（淬火温度820-850℃，保温0.3-0.5h油冷；回火温度180-220℃，保温1-1.5h空冷），304不锈钢采用固溶处理（1050-1100℃保温后水冷），消除加工残余应力，提升材质稳定性；④ 精车阶段：一次性完成内外圆、台阶、倒角等关键特征的精加工，采用“一刀成形”策略，减少走刀次数，避免多次切削引发的振动与变形。

　　结合小口径轴套的结构特点，优化加工顺序以平衡切削力与应力分布：① 先加工端面后加工外圆，通过端面定位确保后续加工的同轴度；② 先加工内孔后加工外圆，内孔加工后可作为后续外圆加工的基准，同时避免外圆加工后再加工内孔导致的刚性下降；③ 对于阶梯轴套，遵循“从大直径到小直径”的加工顺序，减少切削力对已加工表面的影响；④ 精加工阶段采用“先外后内、先主后次”的顺序，优先保证关键配合表面的精度，再加工次要特征。

　　粗车阶段以提升材料去除效率为核心，同时控制切削力避免过度变形。针对不同材质的参数选择如下：① 易加工材质（45#钢、Q345系列）：选用硬质合金刀具，切削速度控制在100-150m/min，进给量0.15-0.3mm/r，切削深度1-2mm，采用大进给、中转速策略提升效率；② 中难加工材质（20CrMnTi）：切削速度降低至80-120m/min，进给量0.1-0.2mm/r，切削深度0.8-1.5mm，搭配极压切削液减少刀具磨损；③ 难加工材质（304不锈钢）：由于其韧性强、导热性差，切削速度进一步降低至60-100m/min，进给量0.1-0.15mm/r，切削深度0.5-1mm，避免切削温度过高导致的粘刀与变形。

　　精车阶段以控制精度和表面质量为核心，采用“高转速、小进给、小切削深度”的策略。具体参数：① 切削速度：选用TiAlN涂层刀具或PCD金刚石刀具时，速度提升至150-250m/min，利用高转速减少切削力与振动；② 进给量：控制在0.02-0.05mm/r，薄壁轴套进一步降低至0.01-0.03mm/r，减少进给痕迹；③ 切削深度：0.05-0.1mm，确保加工精度的同时避免过度切削导致的变形。此外，启用数控系统的恒线）功能，确保轴套不同直径部位的切削速度均匀，提升表面质量一致性。

　　根据轴套壁厚选择适配的装夹方式：① 壁厚≥2mm的轴套：采用弹性胀套夹具装夹，胀套材质选用65Mn弹簧钢，通过液压或气动驱动实现均匀胀紧，装夹精度可达0.01mm以内，避免传统三爪卡盘装夹导致的圆度误差；② 壁厚＜2mm的薄壁轴套：采用软爪夹具装夹，软爪表面经精车加工与轴套外圆贴合，同时在接触面垫0.1-0.2mm厚的铜皮，分散装夹力，减少局部变形。此外，胀套与软爪的装夹范围需精准匹配轴套尺寸，装夹力控制在0.3-0.5MPa，避免过紧导致的塑性变形。

　　建立涵盖原材料、加工过程、成品的全流程质量管控体系，避免因质量问题导致的返工与效率损失。原材料阶段，检测钢管的壁厚均匀性、直线度与表面质量，剔除弯曲、锈蚀、壁厚偏差超标的坯料；加工过程中，通过在线探头实时监测轴套的直径、圆度等关键尺寸，发现偏差及时调整切削参数；成品阶段，按批量5%抽取样品进行尺寸精度、表面粗糙度及形位公差检测，确保产品符合设计要求。同时，定期维护数控车床与工装夹具，校准主轴精度、导轨平行度等关键参数，保障设备运行稳定性。

　　小口径无缝钢管轴套的数控车削效率提升需以“工艺优化为核心、工装刀具为支撑、自动化技术为保障”，通过精简工艺路线、精准调控切削参数、改进装夹方式、科学选型刀具及应用自动化与数字化技术，可有效解决加工变形、振动等核心痛点，实现加工效率提升30%以上，同时保障产品精度与合格率。在实际生产中，需结合轴套的具体材质、规格与生产批量，针对性调整优化方案，实现精度与效率的协同提升，为小口径无缝钢管轴套的高效优质生产提供有力保障。返回搜狐，查看更多
